Tyrolienne sur corde 13 mm auto-freinée par radiocommande pour GoPro

Aller en bas

Tyrolienne sur corde 13 mm auto-freinée par radiocommande pour GoPro Empty Tyrolienne sur corde 13 mm auto-freinée par radiocommande pour GoPro

Message par paroze le Mer 27 Aoû 2014, 04:07

Bonjour,

Une tyrolienne sur corde de 13 mm (escalade ou autre)  auto-freinée par radio-commande ou avec un arrêt complet et un redémarrage,  à petit prix et tient dans une grande poche cheers
C'est deux boulons de 6 x 100 qui viennent par une rotation de  1/6 de tour freiner les deux petites poulies en aluminium.
Un fois le taraudage réalisé, il faut roder le pas de visse avec un peut de patte à roder, pour avoir une rotation du boulon de 6 mm très souple dans le pas de visse.
Même avec une pente de 45° de la corde, elle s'arrête
Chez Petzl il y a deux models avec roulement 56€ ou sur sur bague 36€

Vue du dessus de mon bricolage

Tyrolienne sur corde 13 mm auto-freinée par radiocommande pour GoPro Dytail10

Vue de coté du chariot pour une GoPro

Tyrolienne sur corde 13 mm auto-freinée par radiocommande pour GoPro Dytail11

Bien-sur sous la tyrolienne, j'ai une vacelle du axes radio-commandée, qui est aussi utiliser avec un cerf-volant

,Tyrolienne sur corde 13 mm auto-freinée par radiocommande pour GoPro Gopro_14

Slts


Dernière édition par paroze le Mer 27 Aoû 2014, 04:17, édité 1 fois (Raison : Photos divers pour faciliter la compréhonssion)
paroze
paroze
Goproïste HD2
Goproïste HD2

Messages : 42
Date d'inscription : 22/08/2014
Age : 72
Localisation : Pau 64000 France Europe

http://hhtp://paroze.free.fr

Revenir en haut Aller en bas

Tyrolienne sur corde 13 mm auto-freinée par radiocommande pour GoPro Empty Re: Tyrolienne sur corde 13 mm auto-freinée par radiocommande pour GoPro

Message par KinKin le Mer 27 Aoû 2014, 04:22

Ca c'est du bon bricolage !!!
KinKin
KinKin
Admin
Admin

Messages : 4994
Date d'inscription : 09/08/2011
Age : 32
Localisation : Villefranche Sur Saone

https://www.youtube.com/user/ZeKinKin

Revenir en haut Aller en bas

Tyrolienne sur corde 13 mm auto-freinée par radiocommande pour GoPro Empty Treuil multis fonction, GoPro dans des failles, des falaises, des gouffres, sur cerf-volant

Message par paroze le Mer 27 Aoû 2014, 05:52

Bonjour KinKin,

Oui, du bricolage comme tu dis..... Cela aurai été beaucoup plus facile et avec un gain de temps, si j'étais parti sur une motorisation de ma tyrolienne électrique, elle aurai été auto freinée et se déplacerai sur une corde ou câble, je vais refaire autre chose avec motorisation du déplacement d'une nacelle sur un câble ou corde.
J'ai aussi réaliser un treuil avec 600 mètres de corde avec un guide corde, variateur de vitesse (tout de la récupération, moteur d'essuie glace, bras d'essuie glace, bobine, tôle)

Treuil pour descendre une GoPro dans une faille ou falaise ou pour cerf-volant ou GoPro le long des falaises en surplan. Phot plus tard.
paroze
paroze
Goproïste HD2
Goproïste HD2

Messages : 42
Date d'inscription : 22/08/2014
Age : 72
Localisation : Pau 64000 France Europe

http://hhtp://paroze.free.fr

Revenir en haut Aller en bas

Tyrolienne sur corde 13 mm auto-freinée par radiocommande pour GoPro Empty Tyrolienne avec nacelle deux axes et frein sur la corde(radiocommande)

Message par paroze le Mer 27 Aoû 2014, 09:50

Bonsoir,

J'ai fais quelques essais, je comprend maintenant que les sociétés ont des bureaux d'étude......j'ai quelques retouches à faire sur mon système.

1) si la corde à une pente importante, les roulettes même bloquer glisse, il faudra que je donne des coups de pointeau sur le pourtour des roulettes pour augmenter l’adhérence sur la corde.   affraid
2) J'ai un réglage mécanique sur la tyrolienne pour avoir l'horizontal de la nacelle au départ sur la corde, mais sur la distance de tout la corde , l'angle se modifie, il faudrait que je modifie ma nacelle en deux axes en trois axes, possible.  study
3) sur les trois servos-moteur, il faut intercaler un gyroscope sur leurs alimentations, je serai plus stable sur les trois axes. Tyrolienne sur corde 13 mm auto-freinée par radiocommande pour GoPro 3617755562

Conclusion : je vais motorisé mon chariot avec un moteur électrique de model réduit et un réduction 1/3 pour augmenter le couple. La roulette de traction sera intercalée entre les deux roulettes d'origine du chariot Petzl, je n'aurai plus de problème d’adhérence car elle ne sera pas dans l'alignement des deux autres.

Dommage je ne peux pas charger des photos sur mon message dans la journée.......


Dernière édition par paroze le Mer 27 Aoû 2014, 09:52, édité 1 fois (Raison : Essai de chargement d'une photo sur mon message( impossible!!!!))
paroze
paroze
Goproïste HD2
Goproïste HD2

Messages : 42
Date d'inscription : 22/08/2014
Age : 72
Localisation : Pau 64000 France Europe

http://hhtp://paroze.free.fr

Revenir en haut Aller en bas

Tyrolienne sur corde 13 mm auto-freinée par radiocommande pour GoPro Empty Montage de ma nacelle deux axes sur une tyrolienne sur corde

Message par paroze le Mer 27 Aoû 2014, 11:26

Bonsoir,

Le soir, cheers je peux joindre des photos. Cela est plus facile a comprendre les explications lol!

Chariot radiocommandé

Tyrolienne sur corde 13 mm auto-freinée par radiocommande pour GoPro Chario10

GoPro horizontale

Tyrolienne sur corde 13 mm auto-freinée par radiocommande pour GoPro Gopro_15

GoPro verticale

Tyrolienne sur corde 13 mm auto-freinée par radiocommande pour GoPro Gopro_16

Slts
paroze
paroze
Goproïste HD2
Goproïste HD2

Messages : 42
Date d'inscription : 22/08/2014
Age : 72
Localisation : Pau 64000 France Europe

http://hhtp://paroze.free.fr

Revenir en haut Aller en bas

Tyrolienne sur corde 13 mm auto-freinée par radiocommande pour GoPro Empty Re: Tyrolienne sur corde 13 mm auto-freinée par radiocommande pour GoPro

Message par paroze le Mer 27 Aoû 2014, 11:44

Bonsoir,

Quelqu'un à déjà réalisé une mini tyrolienne qui se déplace sur une corde en marche avant et en marche arrière par un moteur électrique par une radiocommande pour une GoPro ?
Si cela à été réaliser je pourrais avoir le lien, d'avance merci

Tyrolienne sur corde 13 mm auto-freinée par radiocommande pour GoPro Tyreli10

Slts
paroze
paroze
Goproïste HD2
Goproïste HD2

Messages : 42
Date d'inscription : 22/08/2014
Age : 72
Localisation : Pau 64000 France Europe

http://hhtp://paroze.free.fr

Revenir en haut Aller en bas

Tyrolienne sur corde 13 mm auto-freinée par radiocommande pour GoPro Empty Poids de la nacelle, tyrolienne en état de fonctionnement

Message par paroze le Sam 30 Aoû 2014, 01:28

Bonjour,

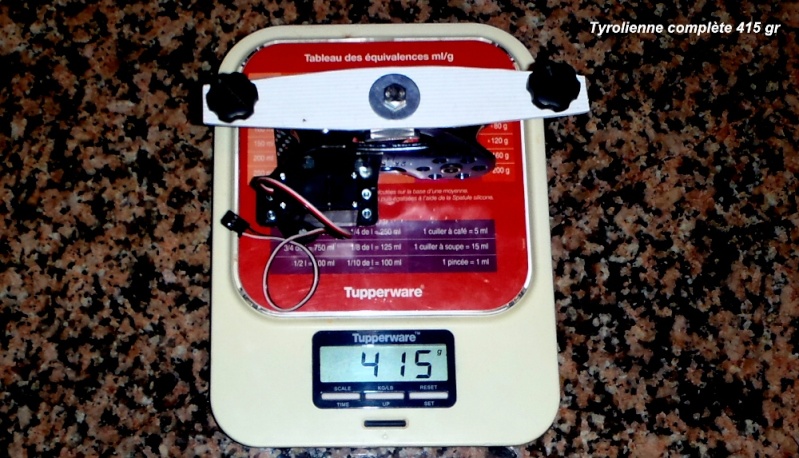

Poids de la nacelle avec GoPro + BacPac, batterie, récepteur 2.4 Ghz, 817 gr et poids de la tyrolienne en état de fonctionnement 415 gr

Nacelle radiocommandée avec deux servos, deux gyroscopes, fixation Picavet

Tyrolienne sur corde 13 mm auto-freinée par radiocommande pour GoPro Nacell10

La tyrolienne freinée par servo-moteur radiocommandée

Tyrolienne sur corde 13 mm auto-freinée par radiocommande pour GoPro Tyroli10

Slts
paroze
paroze
Goproïste HD2
Goproïste HD2

Messages : 42
Date d'inscription : 22/08/2014
Age : 72
Localisation : Pau 64000 France Europe

http://hhtp://paroze.free.fr

Revenir en haut Aller en bas

Tyrolienne sur corde 13 mm auto-freinée par radiocommande pour GoPro Empty Re: Tyrolienne sur corde 13 mm auto-freinée par radiocommande pour GoPro

Message par lecolumerin le Sam 30 Aoû 2014, 05:58

Woaw ça a l'air complexe ce système, bravo le mécano Smile

As tu une vidéo pour apprécier le résultat?
lecolumerin
lecolumerin
Goproïste HD3 Black
Goproïste HD3 Black

Messages : 902
Date d'inscription : 26/08/2012
Age : 24
Localisation : Toulouse et Aveyron

https://www.youtube.com/user/lecolumerin

Revenir en haut Aller en bas

Tyrolienne sur corde 13 mm auto-freinée par radiocommande pour GoPro Empty Réponse à Lecolumerin

Message par paroze le Sam 30 Aoû 2014, 07:03

Bonjour,

Complexe, non une fois réglé les fins de couses des servos-moteur sur la radio-commande, il n'y a plus rien à faire, sauf attendre que le vent souffle un peu costaud..... pour faire des essais
Je profit une nouvelle fois pour demander,  si quelqu'un à la signification des 30 à 40 termes Anglais qui sont utiliser dans  le programme de la GoPro avec une traduction en langue Français ? Je suis preneur  cheers
Cela serai vraiment sympas, je ferai un tableau que je mettrai sur le site et cela profiterai a tout le monde. lol!
Je repart début octobre 2014 pour 8 mois en voyage, si je pouvais avoir tous les termes traduits avant mon départ bounce

Salutations
paroze
paroze
Goproïste HD2
Goproïste HD2

Messages : 42
Date d'inscription : 22/08/2014
Age : 72
Localisation : Pau 64000 France Europe

http://hhtp://paroze.free.fr

Revenir en haut Aller en bas

Tyrolienne sur corde 13 mm auto-freinée par radiocommande pour GoPro Empty Tableau de quelques termes Anglais

Message par paroze le Dim 31 Aoû 2014, 01:11

Bonjour,

Comme promis, une petite traduction des termes techniques Anglais en Français  study , je ne sais pas si cela intéresse d'autre personnes je pose le tableau sur cette place

Tyrolienne sur corde 13 mm auto-freinée par radiocommande pour GoPro Traduc10

PS: Si le sujet est intéressant vous le déplacerai, si il y a des erreurs  affraid  vous corrigerai   cheers  Merci
paroze
paroze
Goproïste HD2
Goproïste HD2

Messages : 42
Date d'inscription : 22/08/2014
Age : 72
Localisation : Pau 64000 France Europe

http://hhtp://paroze.free.fr

Revenir en haut Aller en bas

Tyrolienne sur corde 13 mm auto-freinée par radiocommande pour GoPro Empty Tyrolienne et treuil pour goufre et crevasse

Message par paroze le Dim 14 Sep 2014, 03:47

Bonjour,

Deux liens Picasa pour la construction d'un tyrolienne avec deux axes et gyroscope et d'un treuil pour descendre une GoPro dans des gouffres, falaises affraid etc.....Eclairage 12 volts leed suit l'ensemble.

Tyrolienne pour une caméra GoPro ou un appareils photos


https://plus.google.com/u/0/photos/100918406450843470026/albums/6055500204312674481?cfem=1


Treuil 12 volts avec guide corde de 400 ou 600 mètres sur un quad pour cerf-volant


https://plus.google.com/u/0/photos/100918406450843470026/albums/6055504036632532321?cfem=1

Slts
paroze
paroze
Goproïste HD2
Goproïste HD2

Messages : 42
Date d'inscription : 22/08/2014
Age : 72
Localisation : Pau 64000 France Europe

http://hhtp://paroze.free.fr

Revenir en haut Aller en bas

Tyrolienne sur corde 13 mm auto-freinée par radiocommande pour GoPro Empty Re: Tyrolienne sur corde 13 mm auto-freinée par radiocommande pour GoPro

Message par B3N le Dim 14 Sep 2014, 15:00

Shocked Shocked Shocked Shocked

Oula j'ai survolé un peu ton post, et je dois dire chapeau ! Le travail de fou !

J'attends de voir une vidéo !

En tous cas bravo cheers cheers
